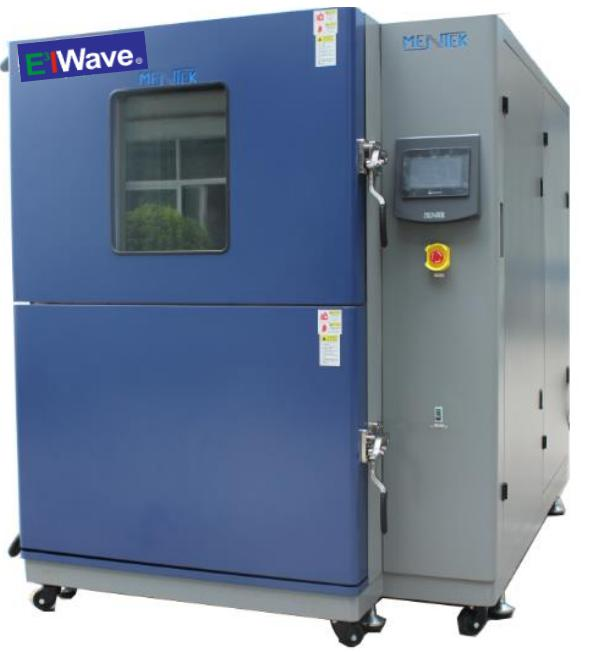

兩箱冷熱沖擊試驗箱


一. 設備技術指標

1.1 品名：兩箱移動式冷熱沖擊試驗機

1.2 型式：EEEIWAVE-SC600

1.3 提籃尺寸：600mm×600mm×300mm(W×D×H)

外箱尺寸：1620×2220×2200mm (W×D×H)

1.4 預熱溫度：60℃～200℃ (60℃～180℃ ≤45min）

預冷溫度：-10～-70℃ (25℃～-70℃ ≤90min）

1.5 高溫沖擊范圍：﹢60℃ ～ ﹢150 ℃

低溫沖擊范圍： -10℃ ～ ﹣40 ℃

1.6 試驗規格：二箱式 150℃ (30 min) ←NC→ 40℃ (30 min)

1.7 試驗負載： 5 Kg

1.8 溫度偏差：±2℃

1.9 溫度轉換時間：≤10S

1.10 恢復時間：≤5 分鐘

1.11 除霜頻率：≥300 cycle/次

1.12 設備標準：設備驗收可按國家標準 GB/T5170 執行，技術指標以技術規格書為準

1.13 試驗標準：GB/T 2423.1-2001 試驗 A：低溫試驗方法

GB/T 2423.2-2001 試驗 B：高溫試驗方法

GB/T2423.22-2002 試驗 N：溫度變化試驗方法試驗 Na

GJB 150.3-2008 高溫試驗

GJB 150.4-2008 低溫試驗

GJB 150.5-2008 溫度沖擊試驗

二．結構特征

2.1 箱體材質：測試區內箱 SUS#304 不銹鋼板,外箱淺沙色粉體烤漆

2.2 結構組成：預冷儲冷區﹑預熱儲熱區﹑提籃區三部份主體結構.采用氣缸帶動提籃移動

2.3 儲能材料：采高效率鋁合金儲存較大熱容量與冷容量達到冷熱交換超效率.

2.4 移動結構：測試區待測品提籃采用步進馬達控制上下移動

2.5 測試孔：提籃可外接測試電源線及信號用 ( 標準孔 100 mm )

2.6 保溫層：保溫絕緣層耐燃防火 PU ＋隔熱玻璃棉(保溫層厚 10.0 cm)

2.7 置物架：可活動調整柵盤架與 SUS304#不銹鋼條狀柵盤二只(盤架每間格5.0 cm)

2.8 移動腳輪：強力螺栓固定位置支撐腳 4 個，移動調整輪 6 個(500Kg /輪 )

三. 溫度循環系統

3.1 循環馬達：特殊濕度防潮兼散熱安裝方式馬達,不銹鋼加長軸心

3.2 循環風輪：耐高溫.低溫鋁合金多翼式結構循環風扇,可有效強制氣流垂直擴散循環

3.3 加熱裝置：長壽命鎳鉻合金電熱絲式加熱器

3.4 加熱方式：無觸點等周期脈沖調寬，平衡式調溫 P.I.D + P.W.M + S.S.R

3.5 溫度切換：預冷區、預熱區與測試區溫度轉換控制均由微電腦控制器同步協調控制


鈦金屬加熱管，耐高溫250℃長期無故障


超厚的蓄冷鋁片蓄冷更充分


耐溫性長軸送風馬達

四.冷凍系統

4.1 制冷機組：德國比澤爾半壁密式高效率溫冷凍壓縮機 (水冷式).

4.2 板式換熱器：采用高效率板式冷媒冷熱交換器裝置

4.3 冷媒調節閥：采用丹佛斯、艾默生等進口品牌

4.4 冷凝器：采用盤管風冷/水冷式散熱方式

4.5 蒸發器：斜率式蒸發器，翅片式高效率組件.

4.6 制冷劑：R404A/R23高純度環保冷媒




五．控制系統

5.1 控制器:7.5英寸 TFT 彩色LCD觸控顯示器，中英文可切換

5.2 溫度傳感器：JIS RTD PT 100 Ω × 3 ( 白金感應器 )

5.3 控制器功能：

A.程序容量：20個程序。每個程序大3步；每個程序可設999次循環

B.顯示精度：0.1℃

C.運行方式：程序方式，設定方式中文菜單，觸摸屏方式輸入

D.程序方式：A:兩箱測試規格：高溫低溫（可選擇高溫開始或低溫開始）

E.演算方式：PID微積分演算方式

F.曲線顯示：實時曲線顯示，數據存儲USB接口

G.啟動方式：可設定預約啟動時間，斷電模式可選擇：繼續/重新/停機

H.溫度保護：設定試驗程序儲存同時，自動設定高低溫度保護上下限

I.自動沖擊/除霜：自動運轉中自動沖擊與除霜,運轉中可手動暫停沖擊與除霜控制

J. 通信方式：RS-232轉換器可連接單機電腦(可選配：RS-485遠程連接監控）

K.故障偵測：故障信號偵測、故障報警及原因、處理提示功能、故障記錄

微信圖片_20210907133328.jpg 微信圖片_20210907133417.jpg

兩箱設定三箱設定（提籃無此功能）


測試時主畫面


報警偵測

六.安全保護系統:

6.1 漏電斷路器安全保護

6.2 三相電源欠.逆相保護與各負載過電流(過負載 ) 保護裝置.

6.3 控制器內部自我自動偵測保護裝置

A.預熱儲熱區一層高溫超溫保護.(運轉控制溫度高于高溫保護設定值)

B.預冷儲冷區一層高溫超溫保護.(運轉控制溫度高于高溫保護設定值)

C. 故障檢知控制接口. ( 外部故障自動偵測保護裝置)

預熱儲熱區第二層高溫超溫保護.(電子式高溫超溫保護設定值)

預熱儲熱區第三層高溫超溫保護.(固定式高溫超溫保護設定值)

D.預冷儲區

壓縮機 1 冷媒壓力保護及過負載保護裝置.

壓縮機 2 冷媒壓力保護及過負載保護裝置.

6.4 氣壓驅動機構氣壓源壓力保護與高溫保護裝置.

七．隨機附件

7.1 操作說明書、維護手冊、電路圖

7.2 校驗報告、保證書、保養記錄卡

7.3 人員操作使用培訓
